【Tips】MMDの出力画像(映像)を水彩画風にする方法(改良版)

本稿は、以前紹介した以下のTipsの改良版です。
 ch.nicovideo.jp



MMDから出力した画像(左)をAfter Effectsに取り込み、水彩画風(右)に加工する方法を紹介します。試してはいませんが、画像でなくても映像でも応用可能だと思いますのでよろしければ参考にしてみてください。使用したのはAfter Effects CS5 です。

f:id:oomugi839:20151125072318p:plain f:id:oomugi839:20151125072228p:plain

MMM出力画像(エッジ2.0pt)      完成図





ワークフロー

#1 MikuMikuDanceまたはMikuMikuMovingを用いて、彩色用のエッジなし画像
   (A)と線画用のエッジ付き画像(B)を出力する

#2 Aに[カートゥーン]エフェクトを適用して色彩を階調化させる

#3 階調化したAを複製し(計4つ)、それぞれに[抽出]を適用し、
    輝度領域に応じてAを分解する

#4 Bに[カートゥーン]を適用して線の太さの異なる2種類の画像Bを用意する

#5 各Bに[抽出]を適用して線のみを取り出す。その後[塗り]を適用して線色を
    調整する

#6 画像Aを再度複製しレイヤーの一番下に置き、[ラフエッジ]を適用する

#7 すべての画像A,Bを[乗算]モードで合成する

(#8 各種質感を高めるための補正を加える)



※赤字は今回新たに追加した操作です





本題

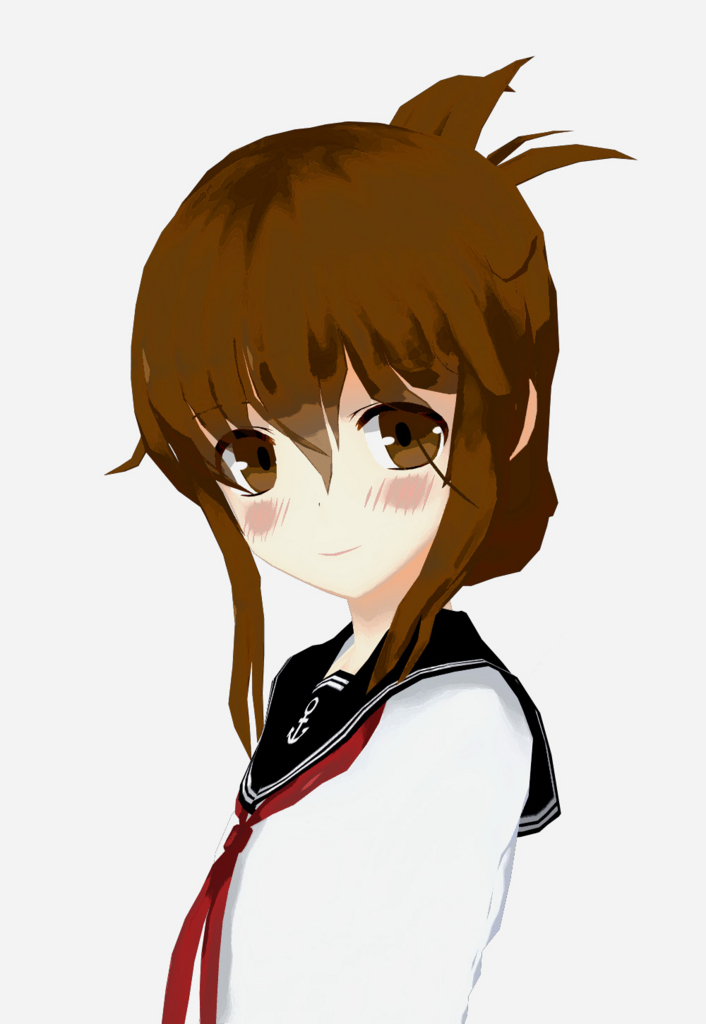

#1 MikuMikuDanceまたはMikuMikuMovingを用いて、彩色用のエッジなし画像
   (A)と線画用のエッジ付き画像(B)を出力する。

f:id:oomugi839:20151125072314p:plain f:id:oomugi839:20151125072318p:plain
A                   B







#2 Aに[カートゥーン]エフェクトを適用して色彩を階調化させる
   ([輝度・コントラスト]で少し調整してます)

f:id:oomugi839:20151128163025j:plain





#3 #2で階調化したAを複製し(計4つ)、それぞれに[抽出]を適用し、
    輝度領域に応じてAを分解する
   ・[抽出]のブラック、ホワイトの柔らかさのパラメーターを10くらいにして
    おくと水彩特有のふんわり感が出ます(たぶん)
   ・あとから[色相・彩度]を適用してそれぞれ微調整します

f:id:oomugi839:20151128162759j:plain

f:id:oomugi839:20151128162117j:plain





#4 Bに[カートゥーン]を適用して線の太さの異なる2種類の画像Bを用意する。

#5 各Bに[抽出]を適用して線のみを取り出す。その後[塗り]を適用して線色を
    調整する

f:id:oomugi839:20151128163300j:plain







#6 画像Aを再度複製しレイヤーの一番下に置き、[ラフエッジ]を適用する
   (+明るさ、ブラー調節)

    水彩のにじみのようなものをつくります

f:id:oomugi839:20151128162128j:plain

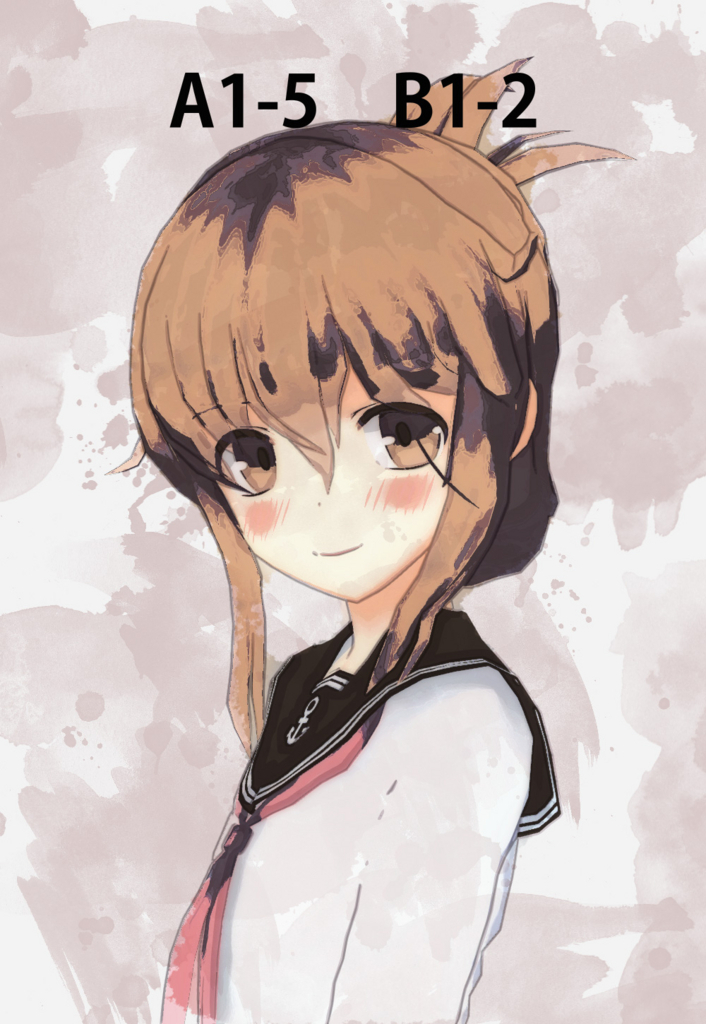

#7 すべての画像A,Bを[乗算]モードで合成する
   別途GIMPで作成したテクスチャーをキャラのレイヤーの下に置きます
   (乗算で合成)
   また、乗算モードだとテクスチャーが透けて見えるので、白い平面を
   キャラ画像とテクスチャーの間に配置しています(明るさを調節して
   スクリーンで合成)

f:id:oomugi839:20151128162124j:plain f:id:oomugi839:20151128162114j:plain





#8 各種質感を高めるための補正を加える

 左から、
 ・#7のGIMPで適当に作った絵の具っぽいテクスチャー
 ・画用紙っぽいざらつきを[フラクタルノイズ]で再現したもの(すごく見づらい)
 ・フレア([カラーカーブ])
 ・よくある画面の縁周辺が白くなるやつ

f:id:oomugi839:20151128162131j:plain f:id:oomugi839:20151128162122j:plain f:id:oomugi839:20151128162119j:plain f:id:oomugi839:20151128164912j:plain

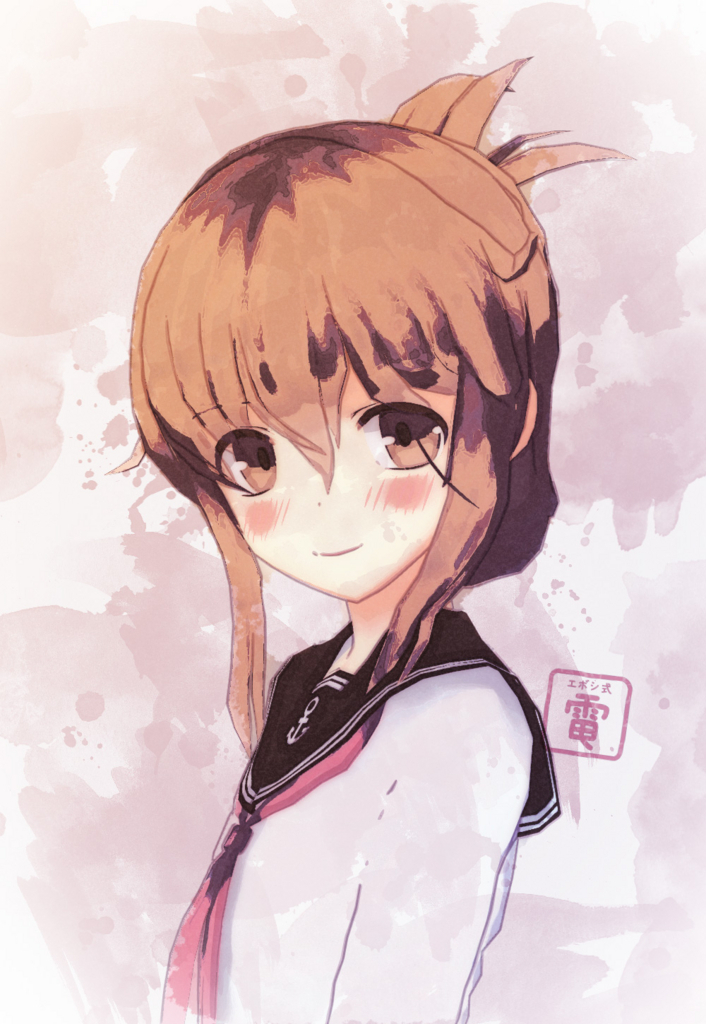

完成

f:id:oomugi839:20151128162127j:plain



以上です!



課題

・エッジあり、なしの素材の用意が面倒なので一括で処理できるようにしたいですね…
 ちなみに画像B(エッジ)を無効にするとこんな感じに

f:id:oomugi839:20151128162127j:plain f:id:oomugi839:20151128171054j:plain



inkscapeやaviutlのようなフリーソフトだけで再現できるか
  試してみたいと思います



お借りしたもの

エボシ:電

かわいいなあ





参考記事

絵から線画を(なるべく綺麗に)抽出する - Pikooのブログ

こちらの記事ではカートゥーンイラストレーターを併用したきれいな線画抽出法が紹介されています。
